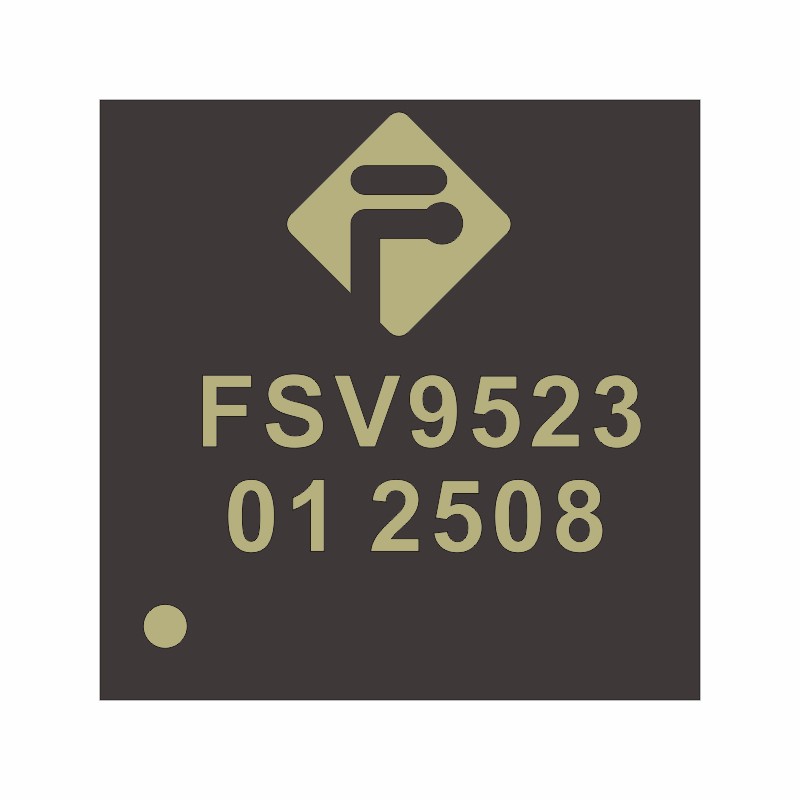

FSV9523

◆高集成度的调制解调电路；

◆采用少量外部器件，即可将输出驱动级接至天线；

◆支持 ISO/IEC 14443 TypeA 和MIFARE®通信协议；

◆支持 ISO/IEC 14443 TypeB 通信协议；

◆ 读写器模式中与 ISO 14443A/MIFARE®的通信距离高达50mm，取决于天线的长度和调谐。

◆支持 ISO 14443 212kbit/s 和424kbit/s 的更高传输速率的通信。

◆支持 MIFARE® Classic 加密；

◆支持的主机接口：

－10Mbit/s 的SPI 接口

－I2C 接口，快速模式的速率为400kbit/s，高速模式的速率为3400kbit/s

－串行UART，传输速率高达1228.8kbit/s，帧取决于RS232 接口，电压电平取决于提供的管脚电压

◆64 字节的发送和接收FIFO 缓冲区；

◆灵活的中断模式；

◆可编程定时器。

◆具备硬件掉电、软件掉电和发送器掉电 3 种节电模式，前两种模式雷同于MFRC500 和 CL RC400，其特有的“发送器掉电”则可关闭内部天线驱动器，即关闭RF 场；

◆内置温度传感器，以便在芯片温度过高时自动停止 RF 发射；

◆采用相互独立的多组电源供电，以避免模块间的相互干扰，提高工作的稳定性；

◆具备 CRC 和奇偶校验功能，CRC 协处理器的16 位长CRC 计算多项式固定为：x16+x12+x5+1，符合ISO/1EC14443 和CCTITT协议；

◆内部振荡器，连接 27.12MHz 的晶体；

◆2.5～3.3V 的低电压低功耗设计；

◆工作温度范围-30～+85℃；

◆5mm×5mm×0.85mm 的超小体积。

FSV9523适用于各种基于ISO/IEC 14443A 标准并且要求低成本、小尺寸、高性能以及单电源的非接触式通信的应用场合。

▲三表；

▲板上单元；

▲公共交通终端；

▲便携式手持设备；

▲非接触式公用电话；

▲身份证读卡模块；
